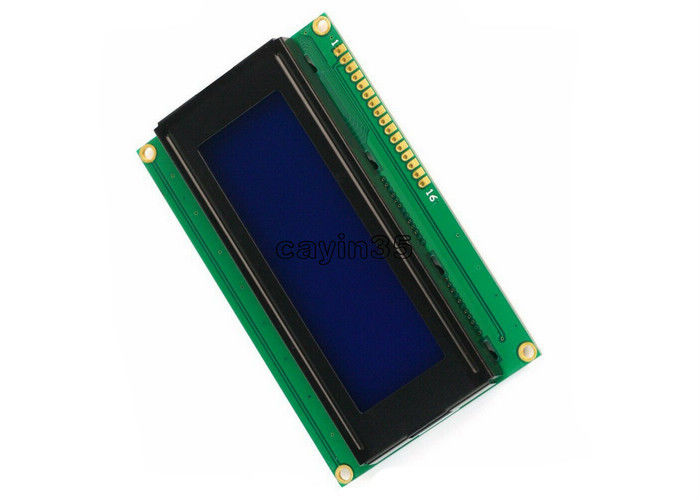

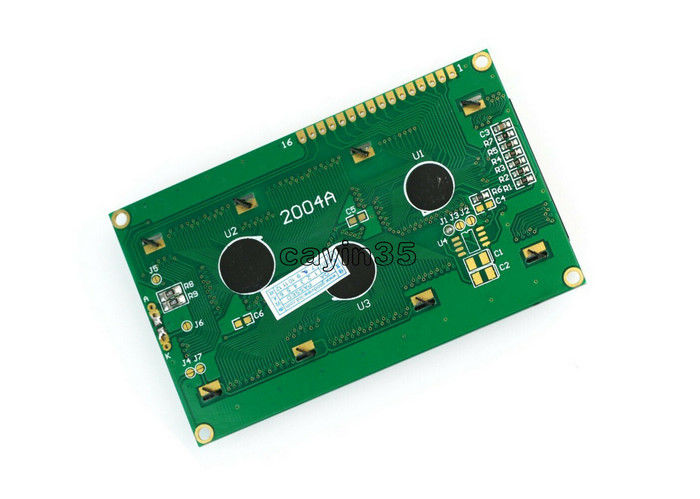

2004 204 20 x 4 Ký tự màn hình LCD Mô-đun màn hình LCD Bộ điều khiển IC Bộ điều khiển màu xanh đen
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Dongguan, Trung Quốc |
| Hàng hiệu: | Fangsheng |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | 2004A |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 500 |
|---|---|
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Túi bong bóng + vỉ + hộp xốp + thùng carton |
| Thời gian giao hàng: | 3 ~ 5 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union, Paypal |
| Khả năng cung cấp: | Bộ 200K / tháng |
|
Thông tin chi tiết |
|||
| Ma trận chấm: | 20 * 4 chấm | Vôn: | 5.0V |
|---|---|---|---|
| Loại màn hình LCD: | Màn hình STN | Chế độ hiển thị: | Truyền |
| Điểm nổi bật: | màn hình LCD dot matrix,mô-đun màn hình LCD màu |
||
Mô tả sản phẩm
2004 204 20x4 Ký tự màn hình LCD Mô-đun Bộ điều khiển IC Đèn xanh đen
A. Thông tin cơ bản:
2. Mô-đun có thể dễ dàng giao tiếp với MCU.
3. Định dạng hiển thị: 20 ký tự x 4 dòng.
4. Thật tuyệt vời cho dự án dựa trên Arduino.
5. Điện áp cung cấp: 5V.
6. Lắp ráp và kiểm tra đầy đủ Mô-đun LCD 20x4 nối tiếp.
7. Chữ trắng, đèn nền màu xanh.
8. Giao diện tương tự.
9. Kích thước: 98 x 60 x 12 mm.
MỤC | NỘI DUNG | SỰ MIÊU TẢ |
1 | Hiển thị kích thước phác thảo | 98 (H) * 55 (W) * 3.55 mm (T) |
2 | Kích thước xem | 70,4 (H) * 20,8 (W) mm |
3 | Vôn | 3,3 V, 5,0V |
4 | Nhiệt độ hoạt động | -20 70oC |
5 | Thông số ổ đĩa | Nhiệm vụ 1/16, Xu hướng 1/5 |
6 | Đèn nền | Đèn led trắng |
7 | Màu | Xanh dương hoặc vàng - xanh |
số 8 | Ổ IC | ST7920 |
B. Thông số kỹ thuật hiển thị :
C. Sơ đồ cấu trúc :
Pin số | Ký hiệu | Chức năng | Ghi chú | |
| 1 | Vss | Cung cấp năng lượng | 0V | |
| 2 | Vdd | + 5V | ||
| 3 | Võ | Đối với màn hình LCD | Biến | |
| 4 | RS | Đăng ký Chọn (H: Dữ liệu L: Hướng dẫn | ||
| 5 | R / W | L: MPU đến LCM H: LCM đến MPU | ||
| 6 | E | Kích hoạt | ||
| 7 | DB0 | Bit dữ liệu 0 | ||
| số 8 | DB1 | Bit dữ liệu 1 | ||
| 9 | DB2 | Bit dữ liệu 2 | ||
| 10 | DB3 | Bit dữ liệu 3 | ||
| 11 | DB4 | Bit dữ liệu 4 | ||
| 12 | DB5 | Bit dữ liệu 5 | ||
| 13 | DB6 | Bit dữ liệu 6 | ||
| 14 | DB7 | Bit dữ liệu 7 | ||
| 15 | Một | Cực dương của đơn vị LED | ||
| 16 | K | Cathode của đơn vị LED | ||
