Mô-đun LCD đơn sắc 7 tùy chỉnh Mô-đun hiển thị VA Loại màn hình LCD có độ tương phản cao với đèn nền LED trắng

Mô-đun LCD đơn sắc 7 tùy chỉnh Mô-đun hiển thị VA Loại màn hình LCD có độ tương phản cao với đèn nền LED trắng

Thông tin chi tiết sản phẩm:

Nguồn gốc: Dongguan, Trung Quốc
Hàng hiệu: Fangsheng
Chứng nhận: ISO9001:2015
Số mô hình: FTP1013TP01

Thanh toán:

Số lượng đặt hàng tối thiểu: 500
Giá bán: Negotiation
chi tiết đóng gói: Túi bong bóng + vỉ + hộp xốp + thùng carton
Thời gian giao hàng: 3 ~ 5 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, Paypal
Khả năng cung cấp: Bộ 200K / tháng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Loại màn hình LCD: Màn hình LCD VA Vôn: 4,5 V
Đèn LED: trắng Chế độ hiển thị: Transmissive, Transflective
Điểm nổi bật:

mô-đun LCD

,

liên kết dọc LCD

Mô tả sản phẩm

Custom LCD đơn sắc 7 Mô-đun hiển thị phân đoạn Loại VA Màn hình LCD tương phản cao với đèn nền LED trắng





Loại phân cực phía sau:
ba loại của phân cực: phân cực truyền; ; transflective polarizer phân cực transflective phản chiếu phân cực.
A. Nếu không có đèn nền LED, vui lòng chọn phân cực phản chiếu.
B. Nếu đèn nền LED là cần thiết, thì bạn có thể chọn phân cực truyền hoặc xuyên.
C. Transflective polarizer is better and expensive than transmission polarizer. Phân cực chuyển tiếp tốt hơn và đắt hơn phân cực truyền. But transflective LCD will have a uniform light result compared with transmission polarizer. Nhưng LCD transflective sẽ có kết quả ánh sáng đồng đều so với phân cực truyền. What is more, when LED backlight is off, transflecitve LCD will also have a good display result. Hơn thế nữa, khi đèn nền LED tắt, màn hình LCD transflecitve cũng sẽ có kết quả hiển thị tốt.
D Đối với bản phân cực truyền, khi nó ở chế độ LCD âm hoặc đèn nền LED, thì nên sử dụng bản phân cực truyền tốt hơn.

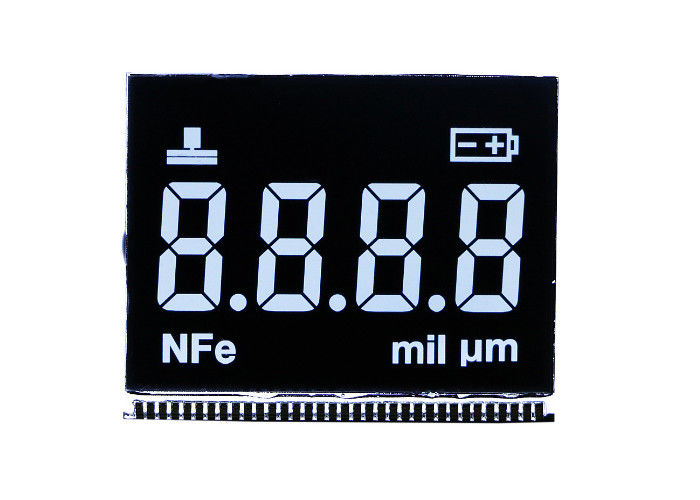

Mô-đun LCD đơn sắc 7 tùy chỉnh Mô-đun hiển thị VA Loại màn hình LCD có độ tương phản cao với đèn nền LED trắng 0

Thông tin cơ bản:

MỤC
NỘI DUNG
SỰ MIÊU TẢ
1
Hiển thị kích thước phác thảo
52 (H) * 45 (W) * 1.1 mm (T)
2
Kích thước xem
49 (H) * 40 (W) mm
3
Vôn
4,5V
4
Nhiệt độ hoạt động
-20 70oC

5

Thông số ổ đĩa

1/4 Nhiệm vụ 1/3 Xu hướng

6
Đèn nền
3 cái Led
7
Màu sắc
trắng
số 8
Giao diện
Ghim

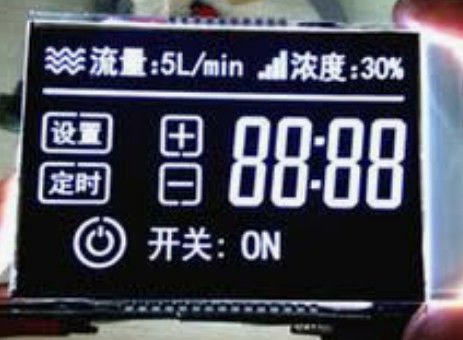

Mô-đun LCD đơn sắc 7 tùy chỉnh Mô-đun hiển thị VA Loại màn hình LCD có độ tương phản cao với đèn nền LED trắng 1

Chế độ kết nối của LCD.
Làm thế nào để kết nối LCD trên PCB của bạn? Có bốn loại đầu nối cho bạn lựa chọn.

1. Đầu nối kim loại. It is very common connection way. Đó là cách kết nối rất phổ biến. Pins should insert into PCB holes and solder it. Chân nên chèn vào lỗ PCB và hàn nó. It is very strong and firm. Nó rất mạnh mẽ và vững chắc. LCD,LED backlight or PCB can be connected together as a LCD module. LCD, đèn nền LED hoặc PCB có thể được kết nối với nhau như một mô-đun LCD.

2. Dải ngựa vằn.Khi đó là đầu nối dải ngựa vằn, thì dải ngựa vằn phải nằm giữa LCD và PCB. Bạn nên thu gọn LCD và PCB, để chuyến đi của ngựa vằn có thể tiếp xúc và ngắt PCB với LCD.

Đối với kết nối, Nếu bạn phải đảm bảo rằng LCD và PCB có thể được nén chặt, nếu không LCD sẽ không được hiển thị hoặc chỉ hiển thị một phần.
Nhưng dải ngựa vằn thì rẻ.Hay nói, là một tài tài của, qua, qua, qua một tài khác, qua giữ, qua một tài khác

3.Giấy niêm phong nhiệt.Heat seal paper is a flexible connect way. Giấy niêm phong nhiệt là một cách kết nối linh hoạt. Heat seal paper can be heated pressing on LCD and PCB directly. Giấy niêm phong nhiệt có thể được làm nóng bằng cách ấn trực tiếp lên LCD và PCB. But head seal is easy to be oxidized after a few years. Nhưng đầu bịt dễ bị oxy hóa sau một vài năm.

4.FPC (Mạch in linh hoạt) kết nối. FPC connector is also a flexible connect way. Kết nối FPC cũng là một cách kết nối linh hoạt. FPC quality is very good compared with heat seal paper. Chất lượng FPC rất tốt so với giấy niêm phong nhiệt. It is a good connection way,but price and tooling charge is higher. Đó là một cách kết nối tốt, nhưng giá cả và phí dụng cụ cao hơn.



Tiêu chuẩn kiểm tra

Bề mặt

Kiểm tra



18

(cấp dưới )



Yêu cầu Tư thế Màn hình LCD:

Lỗi chấm câu (Lcd với bẩn

đốm, paster với những đốm bẩn, kính

thiệt hại bề mặt, thiệt hại phân cực

(sau khi paster là trực quan)

Φ = (L+W) / 2

L =Chiều dài

W = Wbình thường

Kiểm tra

Tiêu chuẩn

10 khuôn

11 ~ 30 khuôn

31 ~ 80 khuôn

> 80 khuôn

.10.1mm

Làm ngơ

Làm ngơ

Làm ngơ

Làm ngơ

0,1mm <.20,2mm

3 3 2 2

0,2mm <.250,25mm

1 1 0 0

0,25mm <0,3mm

0 0 0 0

0,3mm <.350,35mm

0 0 0 0

0,10mm <.350,35mm chấp nhận tổng số lượng

3 3 2 2

Ghi chú:

1. 0.15mm <0.25mm khoảng cách giữa hai điểm nên> 5mm, có thể bỏ qua trạng thái khuyết tật ở trên khi nó nằm ngoài vùng V / A.

Có tình trạng đặc biệt theo yêu cầu của khách hàng hoặc mẫu đã ký

Yêu cầu Tiêu cực Màn hình LCD:

Lỗi chấm câu (Lcd với bẩn

đốm, paster với những đốm bẩn, kính

thiệt hại bề mặt, thiệt hại phân cực

(sau khi paster là trực quan)

Φ = (L+W) / 2

L =Chiều dài

W = Wbình thường



Kiểm tra

Tiêu chuẩn

10 khuôn 11 ~ 30 khuôn 31 ~ 80 khuôn > 80 khuôn

.10.1mm

6 5 4

3

0,1mm <.20,2mm

3 3 2 1

0,2mm <.250,25mm

0 0 0 0

0,25mm <0,3mm

0 0 0 0

0,10mm <.350,35mm chấp nhận tổng số lượng

6 5 4 3

Ghi chú:

1. 0,1mm <0,25mm khoảng cách giữa hai điểm phải> 5 mm, có thể bỏ qua trạng thái khuyết tật ở trên khi nó nằm ngoài vùng V / A.

2. Có tình trạng đặc biệt theo yêu cầu của khách hàng hoặc mẫu đã ký

Muốn biết thêm chi tiết về sản phẩm này
Mô-đun LCD đơn sắc 7 tùy chỉnh Mô-đun hiển thị VA Loại màn hình LCD có độ tương phản cao với đèn nền LED trắng bạn có thể gửi cho tôi thêm chi tiết như loại, kích thước, số lượng, chất liệu, v.v.

Chờ hồi âm của bạn.
